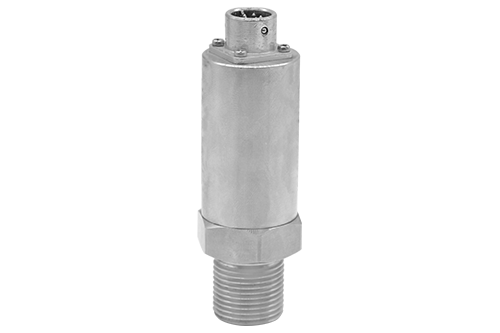

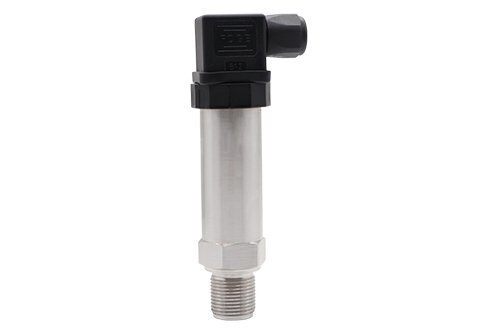

應變式壓力傳感器是一種基于應變效應，將壓力轉換為電信號的傳感器。隆旅 PTL402、PTL403 產品屬于應變式壓力傳感器，它們常見的故障及解決方法如下：

• 無輸出信號

• 故障原因：可能是供電異常，如未供電、電壓不符、正負極接反；也可能是信號線路斷裂、接線端子松動或氧化；還可能是傳感器內部應變片橋路損壞。

• 解決方法：用萬用表測量供電電壓，確認符合隆旅 PTL 系列要求，通常為 24VDC±10%，檢查正負極接線是否與說明書一致。剝開接線端子，用萬用表通斷檔測量信號線與傳感器本體的連通性，若斷路需更換耐高溫屏蔽線纜。斷開傳感器與電路的連接，用萬用表測量應變片橋路電阻，隆旅 PTL 系列正常橋路電阻約 350Ω，若電阻為 0 或無窮大，說明內部橋路損壞，需返廠維修或更換傳感器。

• 輸出信號漂移

• 故障原因：安裝不當，如感壓膜片未完全接觸熔體、安裝孔未清理干凈導致積料隔熱；傳感器未充分預熱；零點未校準或校準失效；膜片老化或受腐蝕。

• 解決方法：確保傳感器的感壓膜片完全插入熔體，插入深度≥保護管長度的 2/3，安裝前清理安裝孔內的積料、雜質。按隆旅 PTL 系列調試規范操作，進行零壓校準和溫漂補償。觀察膜片表面是否有腐蝕斑點、變形，若損壞需更換對應材質膜片，隆旅 PTL 系列可定制哈氏合金膜片適配強腐蝕介質。






• 測量精度偏差大

• 故障原因：量程選錯，實際壓力超過傳感器量程或遠低于量程 10%；信號干擾，附近有變頻器、電機等強電磁設備，未用屏蔽線纜；傳感器過載損壞；校準過期。

• 解決方法：核對隆旅 PTL 系列型號量程，確保實際壓力在量程的 10%-90% 范圍內。將信號線更換為雙絞屏蔽線，屏蔽層單端接地，與動力線間距≥30cm，必要時在供電端加裝電源濾波器。查看設備運行記錄，若曾出現超壓報警，需返廠檢測應變片是否損壞，必要時更換。用標準壓力源施加 25%、50%、75%、100% 量程壓力，按隆旅 PTL 系列說明書調整滿量程電位器或通過按鍵校準，確保輸出信號與標準壓力線性對應。

• 膜片堵塞或損壞

• 故障原因：熔體冷卻凝固堵塞感壓膜片；熔體中含硬質顆粒，高速?zèng)_擊膜片導致變形或裂紋；安裝時螺紋擰得過緊，導致膜片受力預變形。

• 解決方法：停機后待溫度降至 100℃以下，用專用高溫清理工具清理膜片表面積料，禁止用硬物刮擦。觀察膜片是否有裂紋、凹陷，若損壞需更換同材質膜片。螺紋安裝時按說明書扭矩?cái)Q緊，通常為 25-30N?m，避免過緊導致膜片預壓，影響測量精度。
